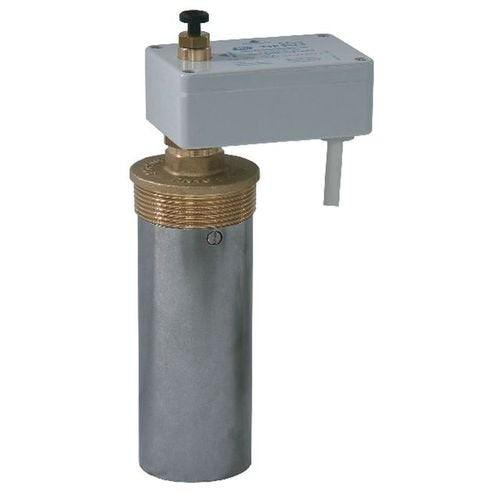

SYR Wasserstandbegrenzer 932.1, G 2

Der Wasserstandbegrenzer 932 dient der Absicherung von Heizkesseln in Warmwasser-Heizungsanlagen gegen Ausglühen infolge von Wassermangel. Bei geschlossenen Heizungsanlagen nach DIN EN 12828 mit einer Heizleistung von mehr als 300 kW ist der Einbau zwingend vorgeschrieben. Bei Heizkesseln mit geringerer Heizleistung ist der Einbau vorgeschrieben, wenn nicht auszuschließen ist, dass eine unzulässige Aufheizung im Falle von Wassermangel auftreten kann. Zusätzlich kann der Wasserstandbegrenzer 932 überall dort eingesetzt werden, wo wasserstandabhängige, elektrische Schaltvorgänge ausgelöst werden sollen und eine Prüfmöglichkeit ohne Absenken des Wasserstandes gefordert wird.

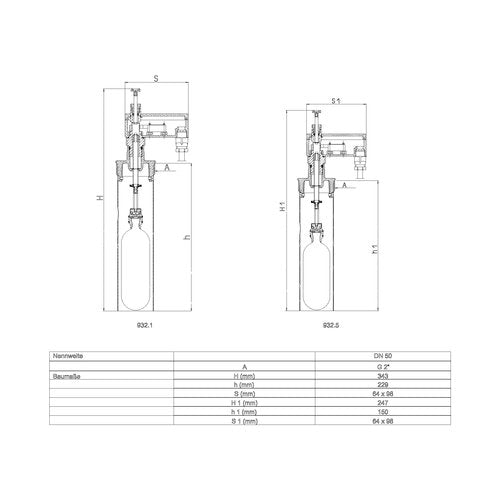

Der Wasserstandbegrenzer 932 ist als Gerät mit magnetischer Übertragung der Schwimmerbewegung auf einen Mikroschalter ausgeführt und ermöglicht eine Prüfung ohne Absenken des Wasserstandes. Die elektrische Schalteinheit ist um 360° drehbar und ohne Entleeren der Anlage auszutauschen. Der Wasserstandbegrenzer 932.1 verriegelt nach Abschalten. Ist die Störung beseitigt, wird die Anlage mit Hilfe des Entriegelungstasters am Wasserstandbegrenzer wieder eingeschaltet. Als Sonderausführung ist das Modell 932.5 mit verkürzter Bauform erhältlich.
Technische Daten:
Betriebsüberdruck: max. 10 bar
Betriebstemperatur: max. 120 °C
Max. Umgebungstemperatur: max. 70 °C
Schutzart: IP 65
Mikroschalter: Wechsler 1-polig
Einbaulage: Hauptachse senkrecht
Belastbarkeit des Schalters: 10 (4) A / 250 V Wechselstrom
TÜV-Bauteilkennzeichen-Nr.: TÜV - HWB - 16-206
VDE-Ausweis-Nr.: 139223
