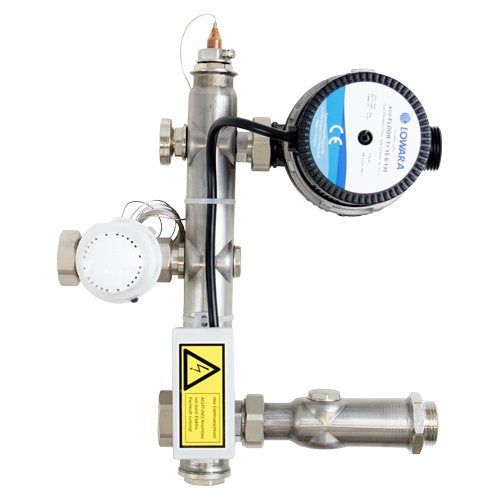

strawa FBR-Regelgruppe VA 130/6 mit Pumpe Xylem ECO BP50 Basic 15-4/130

Regelgruppe für Flächenheizungen
FBR Regelgruppe VA 130/6
Anschluss horizontal
bis ca. 120 m² Fußbodenheizung
ausreichend
(abhängig vom Wärmebedarf)
bestehend aus
Temperatur-Festwertregelventil 1/2'' mit
Tauchfühler (20-50 °C), Temperarturbegrenzer
als Rohranleger (fix 60 °C eingestellt)
als Übertemperaturschutz,integriertes
Regulierventil (Kvs= 3,89 m³/h) zur
einfachen Einregulierung des
Volumenstromes, Thermometer 20-80 °C
im Sekundärvorlaufbalken, horizontal
montierte Pumpe (siehe Tabelle),
mit Rückschlagventil

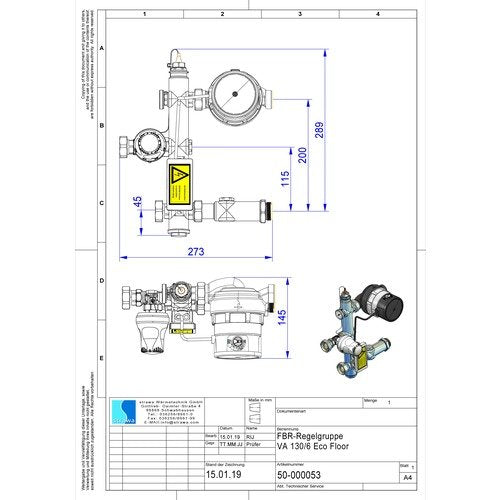

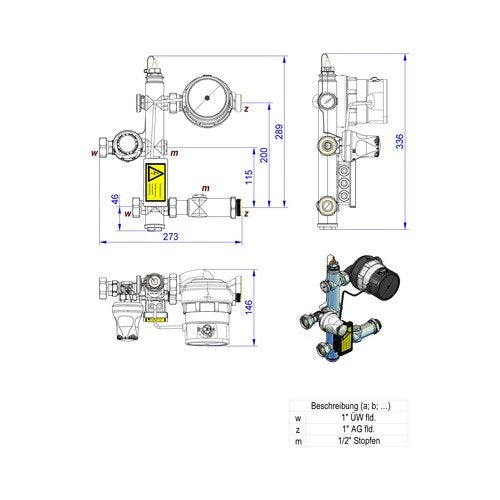

Einbauhöhe: 360 mm
Einbaulänge: 290 mm
(ohne Verteiler und Kugelhähne)
max. Betriebsdruck: 6 bar
max. Betriebstemperatur
Primär: 110 °C
Sekundär: 50 °C
max. Volumenstrom: 2,14 m³/h
max. Differenzdruck Primär 700 mbar
Primärseite:
Anschluss horizontal 1'' ÜW flachdichtend
im Vor- und Rücklauf, passend für e-class
Anschlussgarnituren
Sekundärseite:
Anschluss horizontal 1'' AG flachdichtend
im Vor- und Rücklauf, passend für
e-class VA Verteiler
Info:
An die Regelgruppe können alle
e-class VA Verteiler angeschlossen werden.
Die FBR-Regel-gruppe zur
Vorlauftemperaturregelung ermöglicht es in
bestehenden Heizungsanlagen problemlos
Fußbodenheizungen anzuschließen.
Ein Stellventil im Primärvorlauf regelt die
gewünschte Vor-lauftemperatur für die
Fußbodenheizung. Zu hohe
Vorlauftemperaturen werden durch den
Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den
erforderlichen Volumenstrom dem aktüllen
Wärmebedarf an.
Hinweis:
Der Einsatz der Regelgruppe FBR VA 130/6
in strawa UP-Schränken 69 ist nur mit der
Pumpe Lowara (Laing) Eco Floor möglich.
Die Zargen müssen auf ca. 150 mm Einbautiefe
montiert werden. Das bedeutet, dass die
Zarge ca. 35 mm tiefer als die Wandoberfläche
gesetztwerden muss.
Der Einbau in AP- Schränken und
UP-Schränken 80/84/85 ist nicht möglich.

FBR-Regelgruppe 130/6
mit Lowara Eco Floor 15-4/130
Art.-Nr.: 50-000053
Fabrikat: s t r a w a
Telefon: 036256/8661-0 Fax: -99
