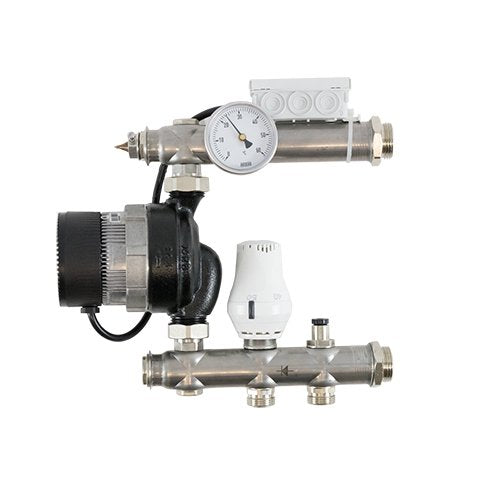

strawa FBR-Regelgruppe VA 130/4 vertikal, mit Lowara Basic 15-4

Regelgruppe für Flächenheizungen
FBR Regelgruppe VA 130/4
Anschluss vertikel
bis ca. 120 m² Fußbodenheizung
ausreichend
(abhängig vom Wärmebedarf)
bestehend aus
Temperatur-Festwertregelventil 1/2'' mit
Tauchfühler (20-50 °C), Temperarturbegrenzer
als Rohranleger (fix 60 °C eingestellt)
als Übertemperaturschutz,integriertes
Regulierventil (Kvs= 2,88 m³/h) zur
einfachen Einregulierung des
Volumenstromes,
Thermometer 20-80 °C
im Sekundärvorlaufbalken,
vertikal montierte Pumpe,
mit Rückschlagventil

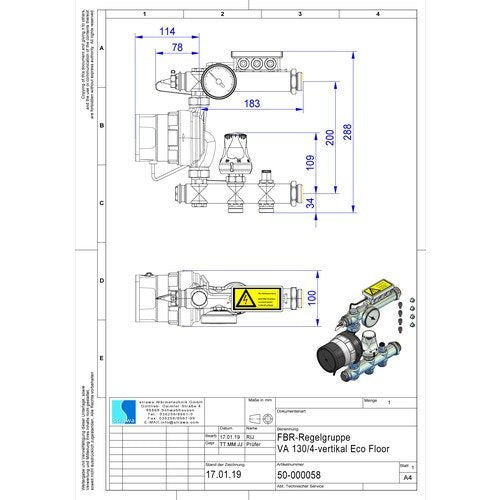

Einbauhöhe: 290 mm
Einbaulänge: 290 mm (ohne Verteiler)
+ 50 mm für Bedienung Pumpe
(ohne Verteiler und Kugelhähne)
max. Betriebsdruck: 6 bar
max. Betriebstemperatur
Primär: 110 °C
Sekundär: 50 °C
max. Volumenstrom: 2,14 m³/h
max. Differenzdruck Primär 200 mbar

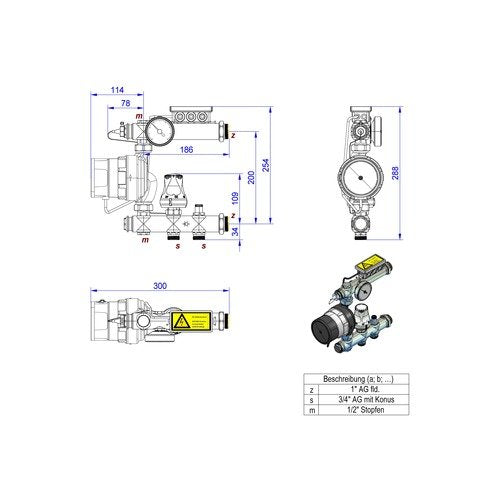

Primärseite:
Anschluss vertikal3/4'' AG mit Konus,
passend für Klemmverschraubungen im
Vor- und Rücklauf oder
Mini Kugelhahn-Set
Sekundärseite:
Anschluss horizontal 1'' AG flachdichtend
im Vor- und Rücklauf, passend für
e-class VA Verteiler
Info:
Bei Montage im UP-Schrank 69 und
AP-Schrank A in Verbindung mit e-class VA
Verteilern müssen die 4 Abstands-
Distanzbolzen mit Muttern aus der
Verpackungseinheit der
FBR-Regelgruppe 130/4 verwendet
werden.
Hinweis:
Der Einsatz der Regelgruppe
FBR VA 130/4 in strawa UP-Schränken 69
und AP-Schränke ist mit allen Pumpen
möglich (Mindesteinbautiefe 110 mm)

FBR-Regelgruppe 130/4vertikal
mit Lowara Eco Floor 15-4/130
Art.-Nr.: 50-000058
Fabrikat: s t r a w a
Telefon: 036256/8661-0 Fax: -99
