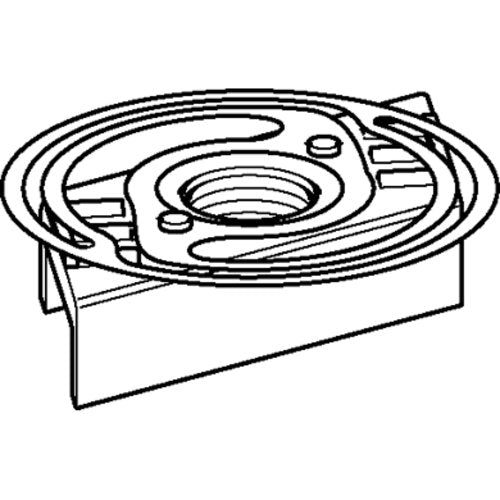

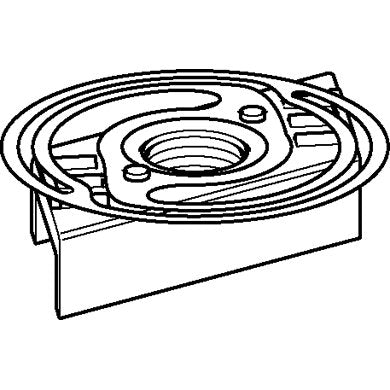

SIKLA CC-Gewindeplatte CC-M10 180218

Gewindeplatte zur schnellen und rationellen \nBefestigung von Rohrschellen und anderen Bauteilen mit \nmetrischem Außengewindeanschluss M10 an \nMontageschienen der Breite 41.\n\n\nGewindeplatte und Federscheibe sind fest verbunden. \nInsbesondere bei der Montage in senkrechten Schienen \noder an schwer zugänglichen Stellen geeignet. \nUnabhängig von der Schienenhöhe einsetzbar. Beim \nVerschieben kein Hängenbleiben an Schraubköpfen im \nSchieneninneren.\n\n\nzul. Belastung abhängig von der Materialstärke der \nMontageschiene:\n\nM10 bei Materialstärke 1,5 mm: Fz = 3,0 kN u. Fq = 2,9 \nkN\nM10 bei Materialstärke 2,0 mm: Fz = 5,8 kN u. Fq = 3,4 \nkN\nM10 bei Materialstärke 2,5 mm: Fz = 5,8 kN u. Fq = 4,1 \nkN\nM10 bei Materialstärke 2,5 mm: Fz = 5,8 kN u. Fq = 4,4 \nkN\n\nAnzugsdrehmoment M10: 40 Nm\n\nMaterial:\nGewindeplatte: Stahl, Festigkeitsklasse 5.6, \ngalvanisch verzinkt\nFederscheibe: Federstahlblech, nichtrostend\n\nFabrikat: NT CC 41 - M10\nHersteller: Sikla
