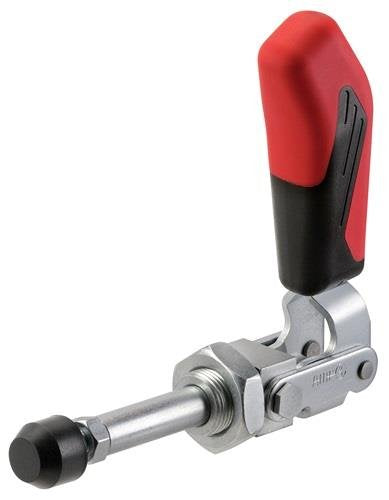

Schubstangenspanner Nr.6844 Gr.2 kurz AMF

kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar. Weitere technische Eigenschaften:· A: 10mm· L2: 13mm· M2: M16x1,5mm· HW min.: 17mm· L1: 68,5mm· HW max.: 25mm· H1: 73mm· F1: 1kN· Gesamthöhe: 76mm· F2: 1kN· B: 36mm· L3: 68mm· E: 15mm· M: M6mm· N: 30,5mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
