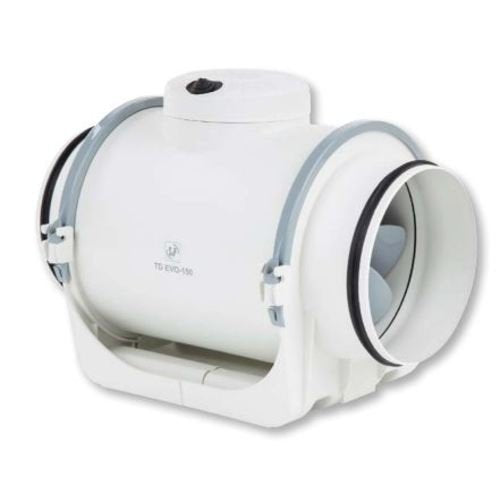

S&P Rohrvenilator TD EVO-200 VAR N8 DN200, Regelung, aus PP Kunststoff

Rohrventilator
TD EVO-200 VAR N8

Die TD EVO-VAR Modelle sind mit einem
einstufigen AC-Motor ausgestattet mit
integrierter Drehzahlregelung,
einstellbarer Nachlaufzeit und
Analogeingang 0-10 V.

Das optimierte Design des Laufrades, das
Nachleitrad und der Auslasdiffusor
erhöhen die Leistung und senken Sie den
Geräuschpegel.

Die Leistungskurve entspricht im
Diagramm der Höchstgeschwindig-
keitskurve HS.

Der SILENT-BLOCK zwischen Motor
und Gehäuse reduziert die Virationen
des Motors und senkt den Geräusch-
pegel des Lüfters.

Bauart
-Aerodynamisch und akustisch optimiert
-Schallgedämmte Konstruktion
-Komplett mit Montagekonsole
-Schwingungsdämpfende Dichtungen
zwischen Konsole und Motoreinheit
-Außenliegender Klemmenkasten, der
Deckel mit Kabelverschraubung ist um
360Grad drehbar
-Ansaug- und Ausblasstutzen NW 200, mit
Gummilippendichtung ausgestattet.
-Gehäuse aus PP-Kunststoff
-Laufrad aus ABS-Kunststoff, statisch
und dynamisch ausgewuchtet

Motor
-Wechselstrommotor, 1-stufig
-Schutzart IP 44
-Wärmeklasse F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager - wartungsfrei
-Motorschutz durch eingebaute Thermo-
kontakte mit manueller Rückstellung
gemäß EN 60335-2-80
-Transformatorisch oder elektronisch
drehzahlsteuerbar

Für Installations- und Wartungsarbeiten
lässt sich die Motoreinheit des Lüfters
ohne Demontage der Rohrleitung entnehmen

Technische Daten:

Volumenstrom: 900 m3/h
(freiblasend)

Max. Fördermitteltemperatur:
-20 bis 60 GradC

Nennspannung: 1ph. 220-240 V/50 Hz

Drehzahl: 2.700 1/min

Max. Leistungsaufnahme: 107 W

Motorstrom bei 230 V: 0,5 A

Schalldruckp. LPA 3m: 33 dB(A)
(Gehäuseabstrahlung)

Gewicht: 6,2 kg

Fabrikat: S&P Deutschland GmbH
Typ: TD EVO-200 VAR N8
Artikel-Nr.: 5211007600
