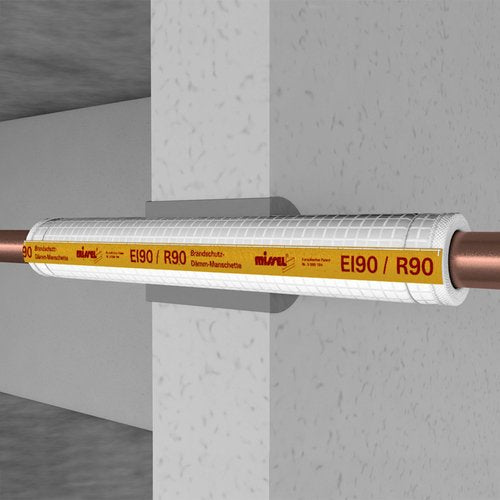

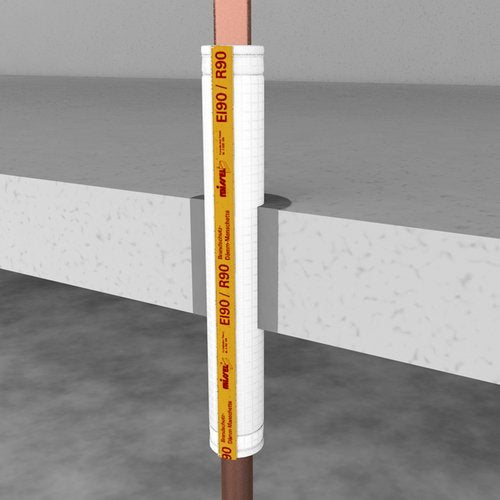

MISSEL Brandsch-Mansch.f. Cu BSM-R90 35 Einbau:Decke/Wand # 252-2035

Missel Brandschutz-Dämm-Manschette BSM-R90
Brandschutz-Dämm-Manschette körperschallentkoppelt
13 mm dickes Dämmmaterial zur Körperschallentkoppelung, offene, nahtverstärkte Manschette mit integriertem Schnellverschluss, Feuerwiderstandsklasse R30, R60, R90, R120 nach DIN 4102-11, max. EI 180 nach DIN EN 1366-3, außen verstärkt durch eine reißfeste Gittergewebefolie, Gittergewebe an den Kreuzungspunkten verknotet. Innenseite mit einer Gleitfolie ausgerüstet.
Die Ausführung muss nach ABP Nr. P-BWU03-I 17.6.4 MPA Stuttgart, ETA-12/0565 oder VKF Nr. 22444 erfolgen. Die ordnungsgemäße Ausführung ist vom Unternehmer nach Abschluss der Arbeiten durch eine Übereinstimmungserklärung zu bescheinigen.
Beim Anbieten gleichwertiger, alternativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren:
robuste, reißfeste Oberfläche um Beschädigungen in der Bauphase vorzubeugen, dies dient der Vermeidung von Körperschallbrücken
geringere Materialstärke von 13 mm für platzsparenden Einbau um somit über die dadurch größeren Zwischenabstände von Manschette zu Manschette eine saubere, sichtbare Feuer- und Rauchgasdichte Verfüllung des Bauteils zu gewährleisten.
einfache und schnelle Verarbeitung durch werkzeuglosem Schnellverschluss zur Reduzierung der Verarbeitungszeiten.
Innere Gleitfolie zur Sicherung der Verschiebefähigkeit der Manschetten auf dem Rohr zur schnellen Montage und zur Vermeidung von Betriebsgeräuschen.
Spezialvlies, Baustoffklasse nach DIN 4102-1: A1
Spezialvlies, Schmelzpunkt nach DIN 4102-11: >1000°C
Wärmeleitfähigkeit nach DIN 52612: ?40°C= 0,040W/(m×K)
Rohraußendurchmesser:
Kupfer..............................................da = 35 mm (DN 32)
Baulänge: 500 mm
Dicke: 13 mm
