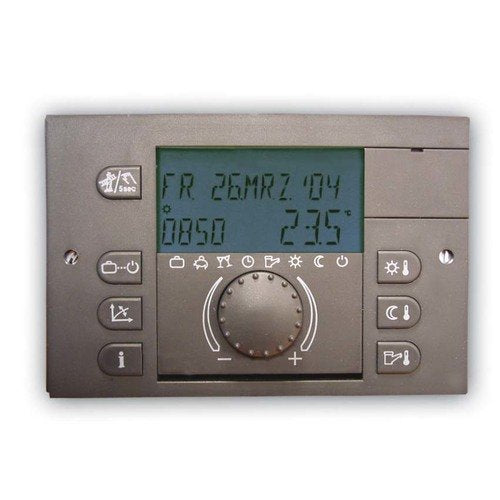

Mischerkreismodul MADZ233BVVC ATAG # AG1MZ05U

ATAG MADZ 233BVVC zur Ansteuerung
eines XL Kessels, einer XL Kaskade,
zwei gemischten Heizkreisen und
einer Speicherladepumpe. Mit zwei
variablen Ausgängen zur Ansteuerung
von externen Stellgliedern und
Pumpen, gemäß der Funktionsbelegung.
Mit drei variablen Eingängen zum
Anschluss von Sensoren oder zur
potentionalfreien Anforderung.
Mikroprozessorgesteuerte witterungs-
geführte Regelung für modulierenden
Kessel-, Kaskadenbetrieb mit Umwälz-
pumpenlogik, Sommer-/Winterautomatik,
Frostschutz. Angaben über Datum,
Uhrzeit, Betriebszustände,
Fehlermeldungen, Schaltzeiten,
Soll-und Ist-Temperaturen über ein
LCD-Display.
Schaltzeitenprogrammierung:
In dieser Betriebsart können
individuelle Schaltzeitprogramme
für den Heiz- und Warmwasserbetrieb
erstellt werden.

Zur Programmierung der Schaltzeiten
stehen für jeden Wochentag maximal
drei Heizzyklen mit je einer Ein-
und Ausschaltzeit zur Verfügung.
Jedem Heiz- oder Warmwasserzyklus
kann darüber hinaus eine gewünschte
Sollwerttemperatur zugeordnet werden.
Integrierte Legionellenschaltung,
automatische Umschaltung Sommer-
/Winterzeit, Daten-Langzeitspeicher,
Estrich-Trocknungsfunktion. Der Regler
wird mittels Busleitung mit dem
XL Kessel, der XL Kaskade verbunden,
alle relevanten Daten werden über ein
offenes Busprotokoll (OT) übertragen.
Zur Montage im Wandaufbaukasten
(Zubehörprogramm). Der Wandaufbaukasten
mit der Bestell-Nr.: AA1OQ05U ist separat
zu bestellen.
Bestell-Nr.: AG1MZ05U
