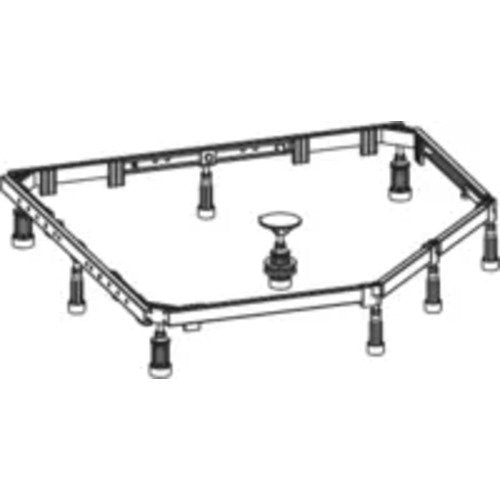

MEPA Montagerahmen SF 5-Eck + 1/4-Kr. superflache Duschwannen

VERWENDUNGSZWECK
- Montagerahmen für den Einbau von
extra-& superflachen 5-Eck & 1/4 Kreis
Duschwannen aus Stahl, Acryl,Mineralguss
EIGENSCHAFTEN
- für Duschwannen von
700x700 mm bis 1200x1200 mm
- höhenverstellbar von 120 mm bis 190 mm
- ADS (Anti-Dreh& Schallschutz-System)
LIEFERUMFANG
- 1 Montagerahmen
- 8 höhenverstellbare Schraubfüße
- 1 EasyLift zur Abstützung
- 1 Ecktraverse
- 3 Bodenlaschen
- Befestigungsmaterial
ZUBEHÖR
- mit Zubehör (Art.Nr. 150197) erweiter-
bar für Einbausituationen mit einem
an der Wand verlaufenden Ablaufrohr
HINWEISE
- der Montagerahmen ist ausgelegt
für Duschwannen, deren Ebenheit der
Randoberfläche und/oder deren Geradheit
der Randunterkante eine Abweichung von
3 mm nicht überschreitet
- bei Mineralgusswannen muss gewähr-
leistet sein, dass alle 60 cm ein
tragender Auflagepunkt vorhanden ist.
Wannen mit nicht tragenden Verrippungen
sind nicht geeignet. Die Wanne muss vom
Hersteller für die Montage mit Wannen-
füßen freigegeben sein.
- Prüfverfahren und Vorgehen zur Ermitt-
lung der geometrischen Abweichungen
siehe DIN EN 249 Anhang A.
Üblicherweise wird dieses Maß
von Stahl/Mineralguss und von einigen
Acrylwannenherstellern eingehalten, ist
aber eigenverantwortlich zu überprüfen.
