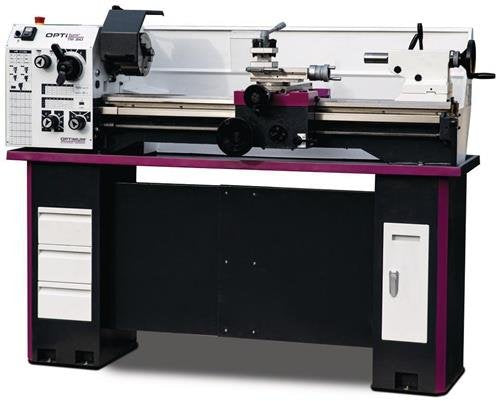

Leit- und Zugspindeldrehmaschine OPTIturn TM 3110 OPTIMUM

Überzeugt durch einfache Handhabung · Gehärtete und geschliffene Z-Achse Führungsbahn · Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4 · Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm · Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend · Rechts-/Linkslauf am Bettschlitten schaltbar · Not-Halt-Schlagschalter · Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert · Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm · Stark verripptes Prismenbett aus Grauguss · induktiv gehärtet und präzisionsgeschliffen · Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm · Vierfach-Stahlhalter · Alle Führungen durch Keilleisten nachstellbar · Gehärtete Spindelnase · Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen · Leit- und Zugspindel in zwei Sinterlagern gelagert · Automatische Längs- / Planvorschübe · Reitstock zum Kegeldrehen ± 5 mm verstellbar · Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm · Schnelle · einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel Lieferumfang: · Dreibacken-Drehfutter Ø 160 mm · Nr. 4 · Reduzierhülse MK 5 / MK 3 · Zwei nicht mitlaufende Zentrierspitzen MK 3 · Vierfach-Stahlhalter 25 mm · Wechselzahnräder-Satz · Maschinenerstbefüllung mit Qualitätsöl · Bedienwerkzeug Weitere technische Eigenschaften: · Arbeitshub Reitstock: 100mm · Spindelbohrung-Ø: 38mm · Gewicht: 350kg · Reitstockaufnahme: MK 3 · Motorleistung: 1,1kW · Netzspannung: 400V · Umlaufdurchmesser über Maschinenbett: 310 mm · Umlaufdurchmesser über Planschlitten: 196 mm · Anzahl der Drehzahlbereiche: 9 Stufen · Drehzahlbereich: 65 – 2000 min¯¹ · Phase(n): 3 Ph · Stromart: AC · Netzfrequenz: 50 Hz · Spindelkonus: MK 5 · Stahlhalter Aufnahmehöhe max.: 16 mm · Reitstock Pinolendurchmesser: 38 mm · Steigung Metrisch: 0.4 - 10 mm/U · Anzahl der Steigungen Metrisch: 29 · Steigung Zoll: 56 - 4 Gg/1
