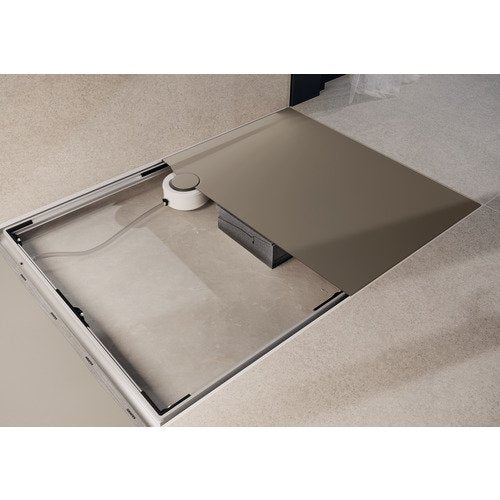

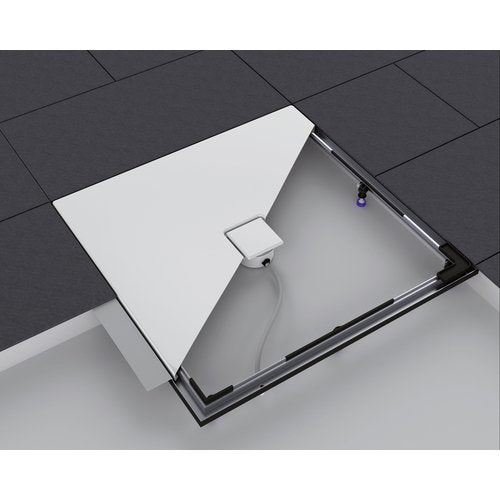

KALDEWEI Einbau-System-Rahmen ESR Bodeneben

Beschreibung:
Montagesystem für den BODENEBENEN
Einbau von KALDEWEI Duschflächen
Einbauart: bodeneben
Produkt:
Einbau-System-Rahmen ESR BODENEBEN
Passend zu folgenden Duschflächen-
Modellen: CONOFLAT, SCONA, SUPERPLAN,
SUPERPLAN XXL, SUPERPLAN PLUS,
CAYONOPLAN (bis einschließlich 120cm)
Hersteller: KALDEWEI
Artikelnummer: 6400xxxx0000
Für Duschflächen: Länge x Breite in mm
Außenmaß ESR BODENEBEN :
Länge Duschfläsche + 28mm x Breite
Duschfläche +28mm
Material: Aluminium-Profil mit
vormontiertem Schalldämmband
Schallschutz KALDEWEI ESR BODENEBEN :
Gemäß DIN 4109/VDI 4100
f. KALDEWEI Duschflächen in Verbindung
m. mind. 2 Antidröhnplatten
(Art.Nr. 687675720000) (Details sind dem
KALDEWEI Schallschutz-Zertifikat,
erstellt vom Fraunhofer Institut Bau-
physik IBP, zu entnehmen)
Im Lieferumfang enthalten:
Vormontierter Rahmen inkl. umlaufendem
Schalldämmband, Fußeinheiten schall-
entkoppelnd, verschiebbar, von oben
einstellbar u. von 63-164 mm höhenver-
stellbar
(Mindestaufbauhöhe 49 mm - nicht
verstellbar)
Auflagegummis und Gummifassungsprofile
Abdichtband, 2x Wandecke,
4x Multifunktionsecke
innenliegende Abdichtungsebene
Schalungsplatten - und Ausschalungshilfe
Verlegehilfen zum einfachen Einfliesen
Bodenbefestigungselemente, Einbauanltg.
Optionales Zubehör:
ESR BODENEBEN Montagekleber, 310ml
zur Fixierung der Abdichtelemente
im Rahmen. (Art. Nr. 584574690000)
zusätzlich zum ESR-Rahmen ist eine
Ablaufgarnitur mit Kriechwasseranschluss
erforderlich.
