GEBA Überströmklappe Typ GBÜ DN160 400x385x80mm (LxBxH)

Überströmklappe Typ GBÜ DN160, 385x400x84mm (LxBxH)
(Feuerwiderstandsfähiger Abschluss besonderer Bauart und Verwendung)

Aus verzinktem Stahlblech mit metallischem Schnellverschluss, Federausgelöst. Magnet-Auslöseeinrichtung über Rauchmelder, kein Intumeszenz-Material.

Allgemeine bauaufsichtliche Zulassung des DIBt Berlin Z-6.51-2660.
Geprüft nach DIN EN 1366-2 und DIN 4102-2/5/6 entsprechend SVA-B1

Freier Querschnitt mit minimalem Druckverlust.
Zum Einsatz in Flur/Treppenraum, Flur/Wohnung, Flur/Technikraum, Flur/Tiefgarage

Massivwand (nass) EI 90 (i-o)
Massivwand (trocken) EI 90 (i-o)

Überprüfen bei Inbetriebnahme nach Einbau

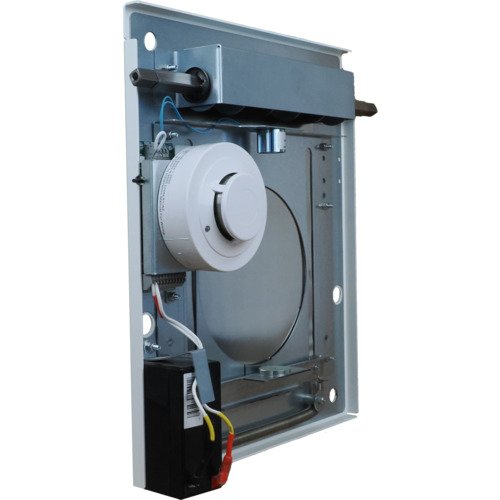

Verschluss:
-Erfolgt einseitig über Federstahlblech
-Über Federkraft wird der Abschluss vollständig geschlossen
-Mit Haftmagnet in Offenstellung arretiert

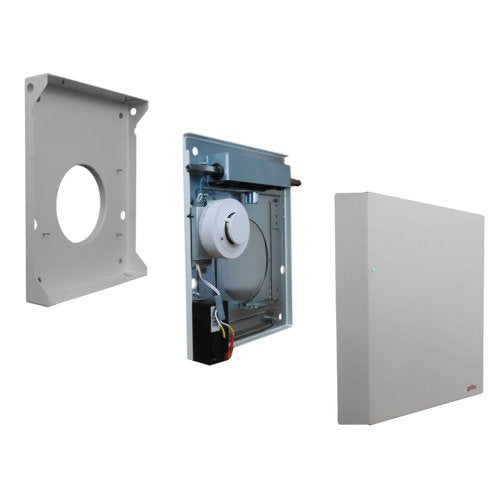

Gehäuse:
-Abdeckung mit Schrauben gesichert
-Einbausituation in Wand
-Lufteinströmung rechts und links des Gehäuses

Elektronik:
-Akku, um Stromschwankungen und Stromausfälle zu überbrücken
-Öffnung für Aufputz und Unterputz vorhanden
-Rauchmelder ins Gehäuse integriert
-Signal Weiterleitung (pot. freier Kontakt)
-Ein/ Ausgänge Elektronik
-Farbliche Zustandsanzeige

Zur Spannungsversorgung wird ein Netzteil mit 24V DC und 1A benötigt

Anwendungsbereich:
-Bei Lüftungsplanungen, wenn in feuerwiderstandsfähigen Massivinnenwänden eine Luftnachströmung erforderlich ist
-Im Rauchfall schließt die GBÜ den Brandabschnitt zuverlässig ab und verhindert die Rauchübertragung
-Unabhängig von der Brand- und Rauchrichtung

Abmessungen:
-Durchmesser Ø 160mm
-Gehäuseabmessung ca. 385mm x 400mm
-Bautiefe 84mm
-Weiß Pulverbeschichtet

Wartung:
Jährlich, durch einmaliges schließen und öffnen des Verschlusses über Wartungstaster.
Artikelnummer: 711000
