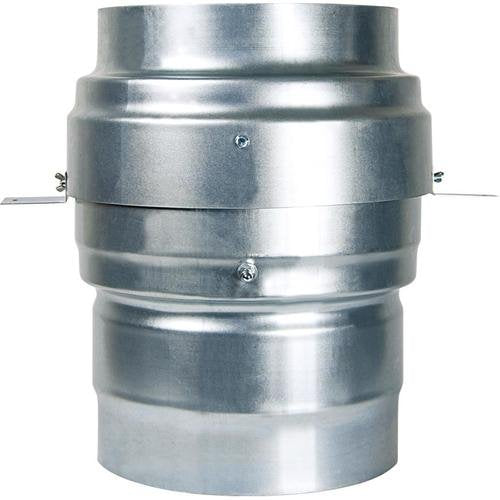

geba Absperrvorrichtung Typ WFK-M-LüAR DN 160 nach DIN EN 15650, o. Endschalter

Absperrvorrichtung Typ WFK-M-LüAR
gemäß Muster-Lüftungsanlagen-Richtlinie M-LüAR Ausgabe 2 vom 30.04.2021, Abs. 7.1 ff basierend auf der Brandschutzklappe WFK, EN 15650:2010. Aus verzinktem Stahlblech mit metallischem Schnellverschluss, korrosions- und lotfreie Auslöseeinrichtung - VDS geprüft und Intumeszenzmaterial. Freier Querschnitt mit minimalem Druckverlust sowie runder Bauform. Zum Einsatz in raumlufttechnischen Anlagen von Gebäuden in beliebiger Luftrichtung mit und ohne Wärmerückgewinnung.
Geprüft nach EN 1366-2
Klassifizierung nach DIN EN 13501-3: 2010-02:
-Massivdecke (nass) EI 120 (ho i - o)-S
-Massivdecke (trocken - Weichschott) EI 90 (ho i - o)-S
-Brettstapel-/Brettsperrholzdecke (nass) EI 90 (ho i - o)-S
-Holzbalkendecke (nass) EI 90 (ho i - o)-S
-Schachtwand (massiv und in metallständerbauweise) EI 90 (ve i - o)-S
Leistungserklärung DoP/WFK/DE/2023/006
Zertifikat der Leistungsbeständigkeit 1322-CPR-086678/01
Klappenleckage nach EN 1366-2
Angeschlossen werden können Luftleitungen brennbar und nicht brennbar, auch einseitig mit Abdeckgitter. Scharnierloser, korrosionsfreier metallischer Stellverschluss mittels Entspannung zweier Edelstahldoppeltorsionsfedern. Überprüfung bei Inbetriebnahme nach Einbau, vor Verschluss des Schachtes z. B. durch Kamerabefahrung.

Wartung:
Die Wartung ist im Abstand von 5 Jahren z. B. durch eine innere Kamerabefahrung durchzuführen. Bei Verschmutzungen ist die Leitung zu reinigen.
Funktionsprüfung über geschossweise Revisionsöffnungen ist entbehrlich. Die Lüftungsleitung sollte über eine ausreichende Anzahl von Revisionsöffnungen für die Kamerabefahrung und Reinigung verfügen.
