DANFOSS Heizkreisverteiler Typ SGC 4 Heizkreisen u. Icon Hauptregler 230V

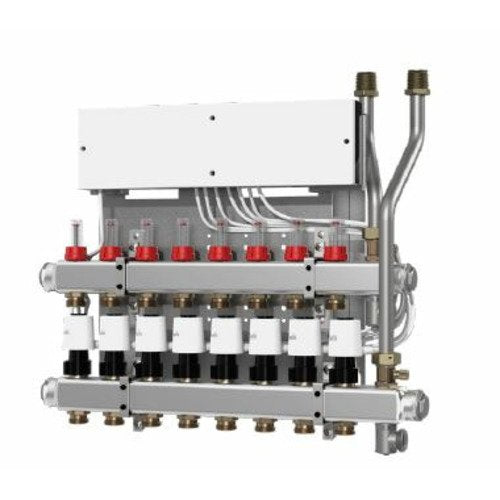

Danfoss Fußbodenheizungsverteiler für EvoFlat Ausführung Danfoss Fußbodenheizungsverteiler besteht aus einem Vorlaufverteiler und einem Rücklaufsammler. Jeder Heizkreise am Vorlaufverteiler besitzt eine Durchflussanzeige. Der Rücklaufsammler ist mit voreinstellbaren Danfoss-Ventilen, zur Gewährleistung des hydraulischen Abgleichs der Anlage, ausgestattet. Die Ventile werden elektronisch über Thermostellantriebe geregelt. Der Heizkreisverteiler ist mit einem manuellen Entlüftungsventil und einem Spülventil ausgestattet. Montiert ist der Verteiler auf einer speziellen Rückenplatte, welche für die einfache Montage in einem Danfoss-Unterputzkasten oder auf einer Wand vorgesehen ist. Hinter dieser Rückenplatte verlaufen die Versorgungsleitungen für die Wohnung bzw. die Wohnungsstation. Die thermischen Stellantriebe des Typen TWA-A NC 230V sind bereits auf den Ventileinsätzen montiert und verdrahtet. Die Verdrahtungsklemmleiste, Danfoss Hauptregler Icon 230 V, ist für den Einsatz in Warmwasser-Fußbodenheizungssystemen mit 230-V Raumthermostaten und Stellantrieben bestimmt. Der Hauptregler Icon 230 V kann bis zu 14 thermische Stellantriebe und bis zu 8 Raumthermostate verbinden. Er verfügt über einen 230-V-Spannungsausgang für eine Umwälzpumpe und einen potentialfreien Relais-Kontakt zur Steuerung eines Kessels. Sobald ein oder mehrere Thermostate Wärmebedarf anmelden, werden Umwälzpumpe und Relais aktiviert. Ebenfalls sind die Anschlussrohre zur Verbindung mit den Kugelhähnen der Wohnungsstation vormontiert.\nDruckstufe (PN): 6 Anschlussnennweite: G 3/4 AG\nBautiefe (mm): 150 Typ: FBH-Verteiler Typ SGC mit 4 Kreisen\n\nArt.-Nr.: 145H0924
