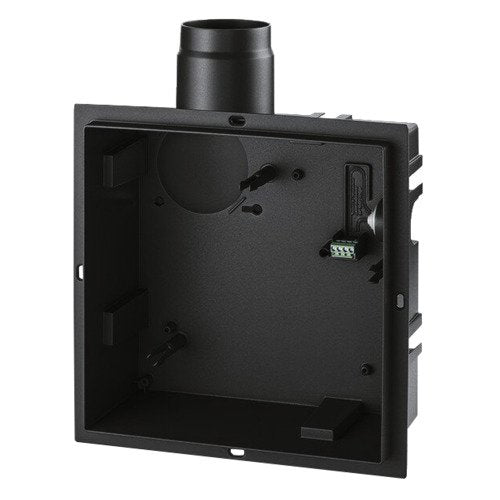

Brink UP-Gehäuse o. Brandschutz BDL - ABLV UP

Standardausführung: Ausblasstutzen
werkzeuglos umbaubar von seitlich nach
hinten. Seitliche Montagen. zur Montage
mit Montagewinkeln oder in Vorwand-
installationen. Selbstt. Kunststoffrück-
schlagkl. mit der gleichz. Funktion
als Kaltrauchsperre. Anwendungen nach
DIN 18017-3. Besondere Eigenschaften:
Ausblasstutzen werkzeuglos umbaubar von
seitlich nach hinten. Seitl. Montagen.
zur Montage mit Montagewinkeln oder in
Vorwandinstallationen. Selbsttätige
Kunststoffrückschlagkl. mit der gleich-
zeitigen Funktion Kaltrauchsperre. Für
Anwendungen nach DIN 18017-3. Einraum-
entlüftung: Einbau in Bäder, WCs und
Wohnungsküchen. Einbau innerhalb und
außerhalb des Schachtes in Wand und
Decke möglich. Geringe Bautiefe des
Unterputzgehäuses und der Abdeckung.
6 seitlich angebrachte Montagenuten
ermöglichen eine einfache Montage.
Umlaufender Rahmen ermöglicht weitere
Befestigungsoption. Flexible Kabel-
einführung ermöglicht den elektrischen
Anschl. seitlich o. von hinten. Einfache
elektrische Verdrahtung an praktischer
Stiftleisten-Klemme. Mit Putzschutzd.
zum Verschließen des Gehäuses während
der Rohbauphase. Werkzeuglos umbau-
barer Kunststoff-Ausblasstutzen mit
selbsttätiger Kunststoff-Rückschlagkl.
für Ausblasrichtung seitl. (oben, links,
rechts) und hinten. Anschlussdurchmesser
DN 75/80. Sollbruchstelle für Zweitraum-
anschluss oder WC-Anschlussstutzen
serienmäßig im ER GH-Gehäuse vorhanden.
Zulassungsbescheide auf Anfrage. Kunst-
stoffteile normal entflammbar nach DIN
4102-1 Klasse B 2 (nach EN 13501-1).
Optionales Zubehör: Absaugstutzen ER-AS
für die WC-Sitzentlüftung, Zweitrauman-
schluss ER-ZR, Montages.ER-MS, Montage-
halter ER-UPM. Artikel: ER GH, Ausfühg:
Kunststoff-Ausblasstutzen umbaubar
seitlich/hinten mit selbstt. Kunststoff-
Rückschlagklappe, ohne Brandschutz-
gehäuse, Zweitraumanschl.rechts/links/
unten möglich, Luftrichtung: Entlüftung,
Einbauort: Wand / Decke, Einbauart:
Unterputz, Material Gehäuse: Kunststoff,
schwarz, Gewicht: 0,592 kg, Gewicht
mit Verpack.:0,89 kg, Brandschutz:nein,
Ausblasrichtg:seitl./hinten, Anschluss-
durchmesser: 75 mm / 80 mm, Breite:
250 mm, Höhe: 250 mm, Tiefe: 110 mm,
Breite mit Verpackung: 350 mm, Höhe mit
Verpack.: 290 mm, Tiefe mit Verpack.:
130 mm.
Art.-Nr: 970402
