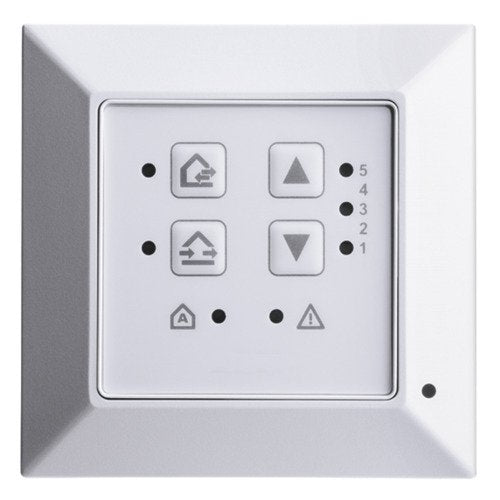

Brink BDL - PushPull RLS-K Raumluftsteuerung Komfort

Besondere Eigenschaften: Mit der
Steuerung können 5 Lüftungsstufen
PP45-15/20/30/36/42m3/h und PPB 30 -
5/12/18/22/26 m3/h und 3 Betriebsarten
Dauerentlüftung (mit Wärmerück-
gewinnung), Querlüftung (ohne Wärme-
rückgewinnung) und sensorgeführter
Autobetrieb gewählt werden. Betriebsart
Dauerentlüftung mit Wärmerückgewinnung:
PushPull Betrieb. Die Geräte laufen
alternierend und wechseln alle 60 s die
Laufrichtung. Betrieb Querlüftung: Ein
Gerät ist permanent im Zuluftbetrieb und
das korrespondierende Gerät im
Abluftbetrieb (z.B. für Sommernacht-
kühlung). Im Automatikbetrieb wird
das Fördervolumen stufenlos an den
Sensorwert (HYI,HY,CO2,VOC) angepasst.
Die Raumluftsteuerung RLS 45 K kann mit
dem internen Feuchtesensor oder mit
den externen Sensoren (Feuchte-, CO2,
VOC) erweitert werden. Dabei wird
das Fördervolumen angepasst und die
Geräte erreichen die Energieeffizienz-
klasse A+. Betrieb von ungerader Anzahl
von Geräten möglich. Dabei werden die
Volumenströme entsprechend der
Geräteanzahl automatisch aufgeteilt. Per
Tastendruck kann auch die zeitbegrenzte
Intensivlüftung (Stoßlüftung) oder die
zeitbegrenzte Abschaltung (Einschlaf-
funktion) gewählt werden. Mithilfe der
Raumluftsteuerung RLS 45 K ist die
Kommunikation zwischen Abluftgeräten
(z.B. ECA/ER) und PushPull Geräten
möglich. D.h. beim Anlauf eines
Abluftventilators gehen die PushPull-
Geräte auf Zuluftbetrieb, um den
entstehenden Unterdruck zu kompensieren.
Der Zuluftbetrieb ist mit einem Nachlauf
von 0,6 oder 15 min möglich. Dabei wird
auch die angeschlossene Geräteanzahl
berücksichtigt. Die Strg. verfügt über
einen separaten 230V Eingang dessen
Funkt. der Software definiert werden
kann. Folgende Funktionen stehen zur
Auswahl: Sicherheitsabschaltung,
Einschlaffunktion, Stoßlüftung, Zuluft-
Funkt. für die Abluftg. mit 0s, 6min
oder 15min Nachlauf. ModBus Anbindung
ist möglich, Außerdem bietet die
Raumluftstrg.RLS 45 K die Möglichkeit
per Inbetriebnahme-Software die
Gerätekonfiguration bequem mit dem
PC/Laptop (Windows) durchzuführen.
Die Raumluftsteuerung RLS 45 K bietet in
Kombination mit dem EnOcean-
Erweiterungsmodul PP 45 EO die einzig-
artige Möglichkeit, die kabelgebundenen
PP 45 K und PP 45 O und die Funkgeräte
PP 45 FV miteinander zu verbinden. Mit
dieser Steuerungskombination können
daher z.B. im Erdgeschoss kabelgebundene
Geräte und im 1. Obergeschoss Funkgeräte
install. werden. Das ganze Syst.wird
dabei mit einem Tastendruck angesteuert.
Die Steuerung ist mit weiteren Strg.
o. Leistungsteilen PP45LT erweiterbar.
Die Raumluftsteuerung wird als Zubehör
für die Endmontage-Sets PP 45 K, PP 45 O
oder PPB30K, PPB30O benötigt. Für die
Gerätereihe PP 45 FV kann optional
anstatt des Funkschalters DS 45 FV die
kabelgebundene Steuerung RLS45 K
verwendet werden. Es ist dann die
Kombination von RLS 45 K mit dem
EnOcean-Erweiterungsmodul PP 45 EO
notwendig. Über eine Raumluftsteuerung
RLS 45 K können bis zu 6 Ventilatoren
gleichz. angesteuert werden, z.B. 6x
PP 45 Geräte oder 4 x PP 45 Geräte + 1 x
PPB 30 oder bis zu 3 x PPB 30 Geräte.
Artikel: RLS 45 K, Bemessungsspannung:
230 V, Netzzuleitung: 3 / 1,5 mm2,
Einbauort: Wand, Einbauart: Unterputz,
Material: Kunststoff, Farbe: reinweiß,
ähnlich RAL 9010, Gewicht: 0,112 kg,
Gewicht mit Verpackung: 0,341 kg,
Breite: 80 mm, Höhe: 80 mm,
Tiefe: 49 mm, Breite mit Verpackung:
81 mm, Höhe mit Verpackung: 81 mm,
Tiefe mit Verpackung: 50 mm.
Art.-Nr: 970705
