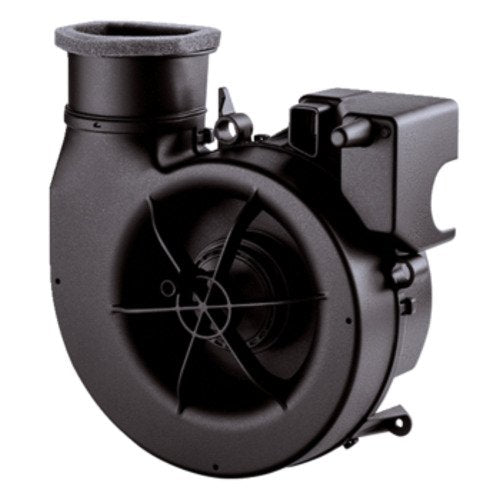

Brink Abluftventilatoreinsatz ER EC BDL - ABLV ER EC

Besondere Eigenschaften: Robuster,
volumenstromkonstanter, energiesparender
und schalloptim. EC Motor. Geringste
Leistungsaufnahme. Für Unterputz und
Aufputz einsetzbar. Lüftungslösung nach
DIN 18017-3 (Einrohrentl.). Schutzart
IP X5, Einbau in Schutzz.1 möglich. Der
Ventilatoreinsatz ER EC kann mit vier
vorhandenen Abdeckungen ER-A, ER-AK,
ER-AH, ER-AB kombiniert und an die
Einsatzsituation angepasst werden. Kann
bei Sanierungen in Verbindung mit dem
Replacementkit ER-RPK in bauseitig
vorhandenen ER-Gehäuse (ER-UP/G,
ER-UPB, ER-UPD) eingesetzt werden.
2-stufiger Ventilator zum Einbau in
Unterputzgehäuse ER GH und Aufputz-
gehäuse ER GH AP/ER GH APB. Fördervo-
lumen 30m3/h / 60m3/h in Verbindung mit
der Standardabdeckung ER-A. Bei Verwen-
dung der Abdeckungen (ER-AK, ER-AH,
ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h
möglich. Einschaltverzögerung 60 s.
Nachlaufzeit 15 min. Für Ein- oder Zwei-
raumentlüftung mit einem einzelnen
Ventilator. Zubehör für Zweitraument-
lüftung ER-ZR. Werkzeuglos montierbarer
Ausblasadapter für Ausblas seitlich und
hinten serienmäßig im Lieferumfang.
Einfache und schnelle Montage des
Ventilators im Gehäuse über die
Schnappbefestigung und die elektrische
Steckverbindung. Alle ER-Geräte
entsp. der Schutzart IP X5 und können
somit im Ber. 1 nach DIN VDE 0100-701,
auch bei Strahlwasser, eingebaut werden.
Details siehe Planungshinweise. Schutz-
klasse II. Die Kennlinie zeigt das hohe
Druckvermögen des ER EC-Ventilators.
Robuster energiesparender EC-Motor.
Motor mit therm. Überlastungsschutz.
Wartungsfrei, mit beids.geschlossenen
Kugell.. Art.: ER EC, Fördervolumen:
20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h /
100 m3/h / Je nach Abdeckungsvariante
Stufen variabel einstellbar. ER-A: Stufe
1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/
ER-AB: Stufe 1 u. Stufe 2 = 20/30/40/60/
100 m3/h einstellbar. ER-AH: Stufe 1=20/
30/40 m3/h, Stufe 2 = 60/100 m3/h
einst,. Drehz.: 500 1/min / 800 1/min
/ 1050 1/min / 1250 1/min / 1800 1/min /
kombiniert mit ER GH, ER GH AP/APB,
Luftrichtg.: Entl. Drehzahlsteuerbar:
nein, Reversierbark.:nein,Spannungsart:
Wechselstrom, Bemessungsspannung: 230 V,
Netzfrequenz: 50 Hz, Leistungsaufnahme:
2 W/ 2,5 W/ 3 W/ 5 W/ 17 W/ kombiniert
mit ER GH, 2,4 W/ 2,9 W/ 3,6 W/ 6,2 W/
17 W kombiniert mit ER GH AP/APB,
Schutzart:IP X5, Netzzultg.:4/1,5 mm2,
Einbauort: Wand / Decke, Einbauart:
Unterputz, Systemart: dez, Material
Gehäuse: Polypropylen (PP), schwarz,
Gew.: 0,64 kg, Gew. mit Verpack.:
0,906 kg, Filterklasse: IC 30 % (G2),
Ausblasrichtg: seitlich/hinten, Breite:
213 mm, Höhe: 233 mm, Tiefe: 115 mm,
Breite mit Verpackung: 280 mm, Höhe mit
Verpack.: 280 mm, Tiefe mit Verpack.:
152 mm, Fördermitteltemperatur bei IMax:
40 Grad C, Schalldruckpegel: 15 dB(A) /
16 dB(A)/ 23 dB(A)/ 35 dB(A)/ 48 dB(A)/
komb.mit ER GH, 27 dB(A) / 31 dB(A) /
35 dB(A)/ 41 dB(A)/ 51 dB(A) kombiniert
mit ER GH AP/APB/ Angabe gemäß
DIN 18017-3 bei einer äquivalenten
Absorptionsfläche AL = 10 m2, Nennweite:
75 mm / 80 mm.
Art.-Nr: 970400
