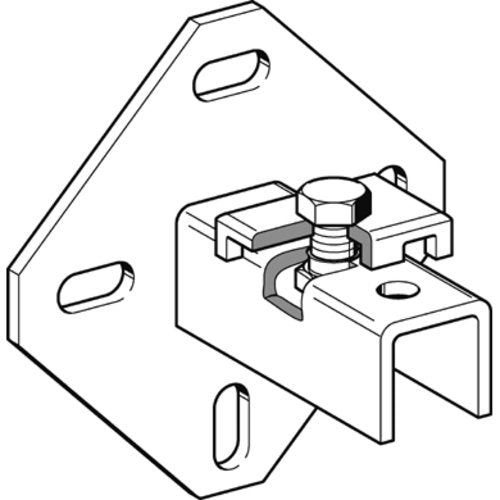

SIKLA WBD Bracket 41/41-45 galvanized

Bauteil wird mit Montageschienen mit einer Breite von \n41 mm verschraubt, um Konsolen für Wand-, Boden- und \nDeckenmontage oder Ständer für Rahmenkonstruktionen \nherzustellen.\n\n\nBauteil komplett vormontiert für Einfachschienen.\nDie rautenförmige Grundplatte erlaubt hohe \nBiegemomente und eine sichere Abstützung von \nQuerlasten.\n\n\nBelastungsdiagramme: siehe Katalogdatenblatt\nNutzlast bei Wandmontage:\nsiehe Katalogdatenblatt, diese gelten an Wänden bei \nVerwendung von zwei Schrauben der angegebenen \nLastklasse.\nNutzlast bei Deckenmontage:\nMax. zul. Fq = 7,0 kN bei Deckenmontage in vertikaler \nRichtung mit mindestens einer durchgesteckten Schraube \n(8.8)\nNutzlast auf Zug bei Deckenmontage:\n41/21-31 bis 41/41-45: Fz = 2,0 kN\n\nVoraussetzung für die Lastwerte ist die \nvorschriftsmäßige Montage aller beiliegenden \nEinzelteile.\nBei Deckenmontage empfehlen wir für höhere Lasten (bis \n7 kN) mindestens eine durchgesteckte Schraube zu \nverwenden (Beispiele siehe Sikla Montagetechnik, \nKapitel 2).\n\nAnzugsdrehmoment M:\n41/21-31 bis 41/41-45: 40 Nm\n\nMaterial: Stahl, galvanisch verzinkt\n\nFabrikat: WBD 41 - 41-45\nHersteller: Sikla
