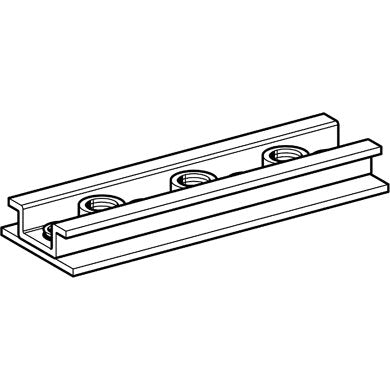

SIKLA Gleitstück GS 41-M10 190658

Bauteil zur Einzel- und Doppelhalterung von \nRohrschellen. Wird in Verbindung mit Montageschienen \nder Breite 41 mm eingesetzt. Geeignet für Boden- und \nDeckenmontage sowie als Führungslager für \nSteigleitungen.\n\n\nMit Innengewinde der Größe M10 versehen. Variable \nAnschlussmöglichkeiten von Rohrschellen sind zwischen \nM12 und R1 mittels Adapter oder Grundplatte möglich. \nDie Länge des Gleitweges wird durch die Länge der \nSchiene bestimmt. Zur Sicherung der Funktion sind \nHalteklauen einzusetzen.\n\n\nzul. Belastungen:\nDeckenmontage:\nFz Einzelhalterung = 6 kN\nFz Doppelhalterung = 8 kN\nDie Punkttragfähigkeit der Montageschiene ist zu \nberücksichtigen.\nBodenmontage:\nFz Einzelhalterung/Doppelhalterung = 4 kN\nFz Einzelhalterung mit Grundplatte = 8 kN\nHebelarm bei Einzelhalterung Lmax = 150 mm\nHaftreibungszahl µ0 = 0,16\nGleitreibungszahl µ = 0,14\nDie aus der Reibkraft entstehenden Biegemomente an \nGewindestift oder Gewinderohr sind zu beachten!\n\nMaterial:\nStahl, galvanisch verzinkt\n\nFabrikat: GS 41 - M10\nHersteller: Sikla
